Network EtherChannel, Aggregation, Bonding, LACP

개요

Link Aggregate가 가장 큰 개념 : 링크를 묶어주는 것



DDOS에서는 Aggregate 또는 failover

Linux에서는 Bonding

Windows에서는 Teaming



LACP는 Aggregate / Bonding / Teaming에서 사용하는 모드











EtherChannel

이더채널

1. 두 스위치 간에 연결된 복수 개의 포트를 하나의 포트처럼 동작하도록 하는 것
2. 사용 프로토콜
   1. 시스코의 PAgP (Port Aggregation Protocol)
   2. IEEE의 LACP (Link Aggregation Control Protocol)



제한사항

1. 시스코 스위치 : 같은 종류의 포트끼리만 이더채널을 구성할 수 있다
2. PAgP :  하나의 이더채널에 최대 8개의 포트까지 구성할 수 있다
3. LACP : 하나의 이더채널에 최대 16개의 포트까지 구성할 수 있지만, 8개만 사용하고 8개는 백업용으로 사용된다







LACP

Link Aggregation

1. 여러 개의 물리적인 링크를 하나로 묶어서 사용하는 것
2. 목적
   1. 대역폭 향상
   2. 장애 극복 (성능 저하 있음)



LACP (Link Aggregation Control Protocol)

= IEEE 802.3ad

1. 이중화 기술 중 하나
2. Link Aggregation의 표준 프로토콜

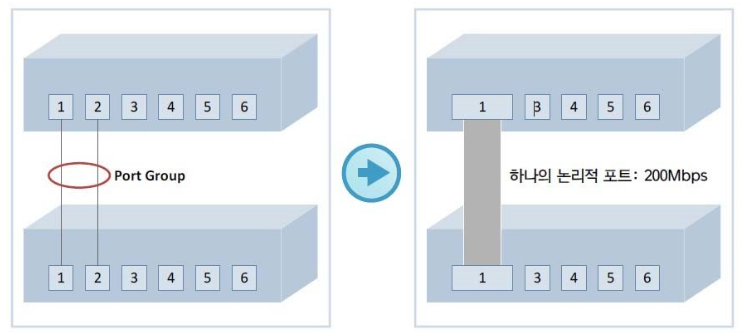

3. 여러 개의 물리적인 포트를 묶어서 하나의 논리적인 포트로 동작하게 만드는 기술
4. IP 번들링이라고도 불린다
5. 정식 명칭 : IEEE 802.3ad



LACP 장점

1. 개별 링크의 용량 한계 극복 : 한 개의 포트가 100Mbps일 때 4개의 포트를 묶어서 400Mbps의 속도로 사용할 수 있다
2. 장애 극복 : 한 개의 라인(포트 쌍)에 장애가 발생해도 다른 포트들을 통해 서비스 지속이 가능
3. 논리적으로 연결된 포트들에 로드밸런싱이 가능
4. 비용 절감 효과 : 6G의 대역폭이 필요할 경우 6G 이상을 지원하는 스위치로 장비를 교체해야하는데 LACP를 사용하면 장비를 교체할 필요가 없음

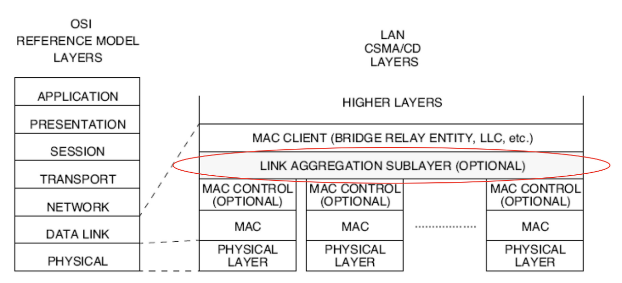

OSI 2 Layer - Data Link 계층

1. OSI 2계층 (연결계층)의 프로토콜
2. 2계층 간의 장비이기 때문에 MAC Address를 사용한다





LACPDU (LACP Data Unit)

1. LACP 패킷
2. LACP를 구성하기 위한 출발지 주소, 목적지 주소, 타입, 서브 타입, 버전 정보가 담겨 있다
3. LACPDU를 교환하면 LACP가 구성된다







LACP Mode

LACP 모드

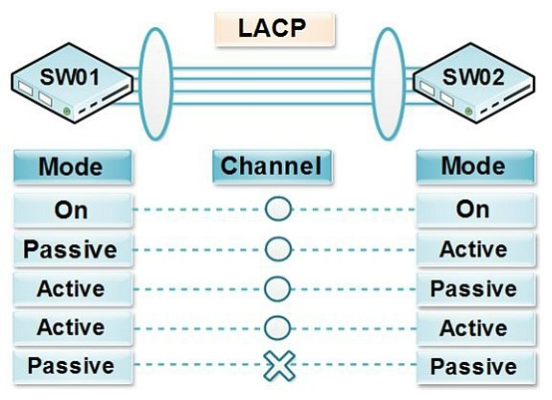

1. Active Mode (능동 모드) : 소스 인터페이스에서 먼저 타겟 인터페이스로 정기적으로 LACP 협상 패킷(LACPDU)를 전송하고 응답이 오면 LACP를 구성한다
2. Passive Mode (수동 모드) : 소스 인터페이스가 먼저 LACPDU를 보내진 않고, 타겟 인터페이스에서 송신한 LACPDU를 수신하고 응답을 보내서ㅇ LACP를 구성한다
3. On Mode (활성 모드) : 이더 채널(EtherChannel)의 협상 기능을 사용하지 않는다. 소스와 타겟 인터페이스가 모두 On Mode로 활성화되어 있어야 한다



LACP 모드 설정







LACP 주의사항

LACP 주의사항

1. 포트를 묶을 땐 짝수 개로 묶어야 한다 (3G가 필요하다고 포트를 3개만 묶을 수는 없다)
2. 다른 벤더와 연결할 때에는 LACP 모드를 잘 선택해야 한다 (다른 벤더와 연결 시 보통 Dynamic 모드 선택)
3. 소스와 타겟 모두 LACP 설정이 되어 있어야 서로 LACPDU를 주고 받을 수 있어서 LACP 구성이 된다 (한 쪽만 설정되어 있으면 안 된다)
4. 묶이는 물리 인터페이스들의 대역폭이 같아야 한다 (1G - 1G는 묶을 수 있으나, 1G - 10G는 묶을 수 없다)
5. 최대 8개의 포트 쌍(16포트)까지 연결이 가능하다







참고

https://ja-gamma.tistory.com/entry/LACP%EA%B0%9C%EB%85%90%EB%8F%99%EC%9E%91%EC%9B%90%EB%A6%AC

LACP 개념 및 동작원리 , 설정 , 장.단점



https://haeunyah.tistory.com/122

[Network] 이중화 기술
