케이블 구조
케이블 본체
커넥터
- 케이블의 끝부분으로, 네트워크 장비나 NIC에 연결되는 부분이다
- 트위스티드 페어 케이블 : RJ-45 커넥터

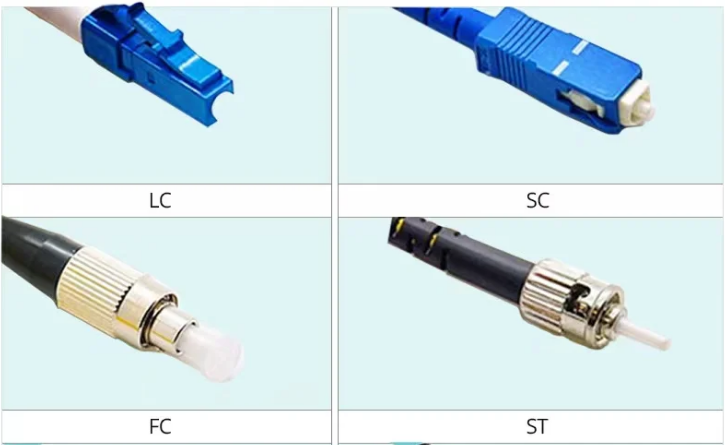

- 광케이블 : 주로 LC 커넥터 사용, 일부 SC 커넥터 사용
트랜시버
- GBIC (GigaBit Interface Converter) : SC 타입의 커넥터를 연결할 수 있는 인터페이스
- 외부 신호를 내부의 전기 신호로 바꿔주는 역할
- SFP (Small Form-Factor Pluggable) : LC 타입의 커넥터를 연결할 수 있는 인터페이스
- GLC-TE (TP GBIC) : 광케이블뿐만 아니라 트위스티드 페어 케이블도 수용할 수 있는 트랜시버
- 트랜시버를 GBIC(지빅)이라고 통칭해서 부르기도 한다. (지빅은 초기 개발된 모듈 이름이고, 이후 SPF 등으로 바뀌었다)
- 트랜시버 없이 전용 인터페이스를 사용하면 길이나 속도마다 다른 NIC를 별도 구비해야하지만, 트랜시버만 변경하면 통신 길이와 속도 조절이 가능해 요즘엔 트랜시버를 많이 지원한다.
케이블 연결 (스위치 - 기기간 연결 구조)
광케이블 : 스위치 - 트랜시버 - 광케이블 - 트랜시버 - NIC
TP 케이블 : 스위치 - 케이블(커넥터 일체형) - NIC
동축 케이블 (Coaxial Cable)
- 내부선(굵은 구리 선)을 여러 겹으로 감싸 보호한 형태.
- 외부에서 전기 간섭이 들어왔을 때 타격을 적게 받는다.
- 이더넷 초기에 활발히 사용되었으나 현재에는 네트워크 연결보다 TV 안테나 선으로 많이 사용된다.
- 10G 이상의 고속 연결을 위해 트랜시버를 통합한 DAC(Direct Attach Copper Cable) 케이블로 많이 사용한다.
트위스티드페어 케이블 (Twisted Pair Cable)
- 꽈배기처럼 8개의 얍은 구리선이 2가닥씩 꼬인 형태의 케이블
- 일반적인 랜선 (이더넷 선)
- 잘 구부러지고, 그만큼 외부 및 내부의 간섭에 강하다
- 가장 저렴해 가장 많이 사용되는 케이블이다
- 쉴드를 장착한 STP/FTP 케이블과 쉴드가 없는 UTP 케이블이 있다
- RJ-45 커넥터를 이용 (커넥터와 본체가 합쳐져 있어 분리되지 않는다)
쉴드 종류
- UTP (Unshielded Twisted Pair) Cable : 쉴드가 없는 트위스티드 페어 케이블
- STP (Shielded Twisted Pair) Cable : 그물 형태의 쉴드가 있는 트위스티드 페어 케이블
- FTP (Foiled Twisted Pair) Cable : 포일 형태의 쉴드가 있는 트위스티드 페어 케이블
- S/FTP Cable
- STP와 FTP가 혼합된 형태
- 각 페어에는 포일로 쉴드가 되어 있고, 전체 케이블을 보호하는 쉴드도 함께 있는 케이블
- 내부 간섭과 외부 간섭을 모두 잘 막아준다
광 케이블 (Fiber-optic Cable)
- 섬유 모양의 관을 여러 가닥 묶어 만든 케이블
- 유리나 플라스틱으로 만들어져 그 사이로 데이터가 빛의 형태(전기 신호 X)로 전송
- 먼 거리도 빠르게 통신할 수 있다.
- 광신호를 사용하기 때문에 저항으로 생기는 감쇄나 주위 자기장의 간섭이 없어서 자유롭다.
- 커넥터를 뒤집을 수 있어서 스트레이트와 크로스 구분 없이 한 케이블만 있다.
- 송신부와 수신부를 잘 확인해서 연결해야 한다 (송신부 : 빨간 빛이 나오는 부분, 수신부 : 빛이 나오지 않는 부분)
모드
- 싱글모드
- 먼 거리 통신을 지원하기 위해 사용
- 케이블 굵기가 가늘다
- 신호를 보내는 광원으로 레이저를 사용 (레이저는 직진성이 강해서)
- 노란색 케이블
- 멀티모드
- 비교적 굵은 케이블을 사용
- 광원으로 LED를 사용
- 레이저보다 LED 광원이 구현이 쉬워서 더 저렴
- 1G는 주황색, 10G는 하늘색 케이블
일체형 케이블
트랜시버와 케이블이 하나로 연결된 경우
네트워크 장비 간 연결보다는, 스위치와 서버 간의 짧은 거리를 연결할 때 사용
DAC(Direct Attach Copper Cable) 케이블
끝단에 광 모듈이 연결된 일체형 동축 케이블
AOC(Active Optical Cable) 케이블
끝단에 광 모듈이 연결된 일체형 광케이블
브레이크아웃(Break-Out Cable) 케이블
팬아웃(Fan-Out Cable) 케이블이라고도 불린다.
하나의 커넥터에서 여러 개의 케이블로 분할.
MPO(Multiple-Fiber Push-On/Pull-Off)
광섬유 여러 개(8,12,24개)를 모아서 연결.
케이블 수를 줄여서 선 정리를 할 수 있다.
MPO Trunk 케이블 : 양 끝단의 커넥터가 MPO 타입으로 이루어진 케이블은 MPO Trunk 케이블
MPO Harness 케이블 : 한쪽은 MPO 타입의 커넥터이지만, 반대쪽은 일반 LC 타입과 같이 여러 개로 나뉘는 케이블
