Storage DAS, SAN, NAS, Unified Storage

DAS

DAS(Direct Attached Storage)

1. 스토리지를 compute 노드에 직접 연결하는 방식
2. SAN 스위치를 거치지 않고 FC 케이블로 compute Node와 Storage가 직접 연결



FC 프로토콜 사용

1. Fibre Channel

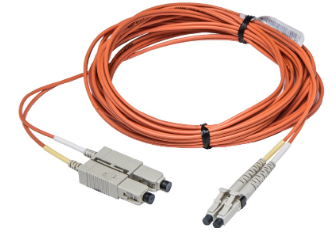

2. FC 케이블 사용









---

SAN

SAN(Storage Area Network)

스토리지 영역 네트워크

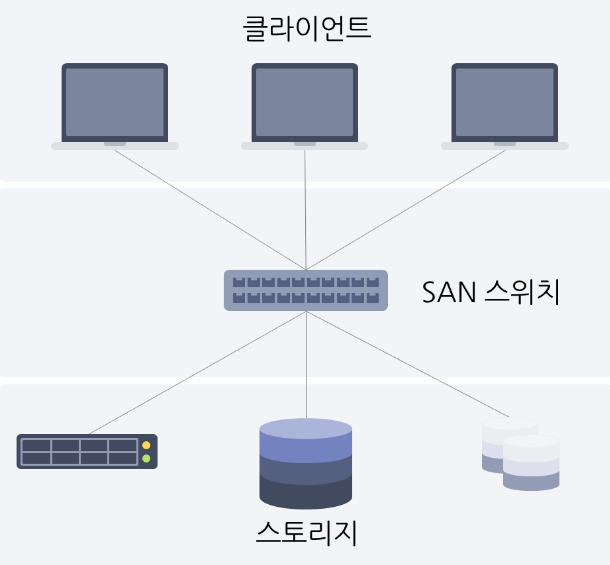

1. 여러 스토리지를 하나의 네트워크에 연결시키고, 이 네트워크에 서버를 연결해 스토리지에 접속한다는 개념
2. 네트워크에 묶인 스토리지들은 가상으로 중앙화된 논리 볼륨(logical volume)을 형성하고, 필요에 따라 각 서버에 공간을 논리적으로 할당.
3. 사용자는 LUN(Logical Unit Number)라는 고유번호를 통해 가상으로 할당된 디스크 드라이브에 연결



특징

1. 장점 : 네트워크 부하가 적고 전송 속도가 빠르다
2. 데이터 전송 : 블록 수준으로 백업 수행. 데이터를 블록으로 분할하여 전송해 백업
3. 목적
   1. 대용량 데이터 전송에 효과적
   2. 대규모 데이터베이스, 가상화 환경, 온라인 트랜잭션 처리 등의 I/O 집중적인 작업에 사용
   3. 데이터의 일관성과 빠른 속도가 필요한 경우.
4. 관리 및 확장성
   1. 전용 스토리지 네트워크를 구축해야 하므로 구성과 관리가 복잡하다
   2. 다수의 서버와 스토리지 장치를 연결하여 확장성이 높고 고성능을 제공할 수 있다



SAN 스위치

1. SAN 환경을 구성하기 위해 스토리지와 서버를 중계하는 역할
2. 각 서버와 스토리지를 케이블로 SAN 스위치와 연결해 데이터를 주고 받는다
3. SAN의 주요 스토리지 프로토콜
   1. iSCSI (Internet Small Computer Systems Interface)
   2. 파이버 채널 (Fiber Channel)
   3. iSER (iSCSI Extensions for RDMA)



FC 프로토콜 이용

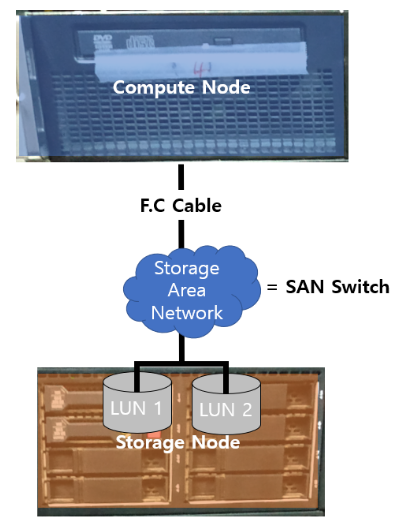

FC 케이블을 통해 Compute Node와 Storage Node(LUN들)을 연결

연결할 때 SAN Switch를 사용한다









---

NAS

NAS(Network Attached Storage)

네트워크 결합 스토리지

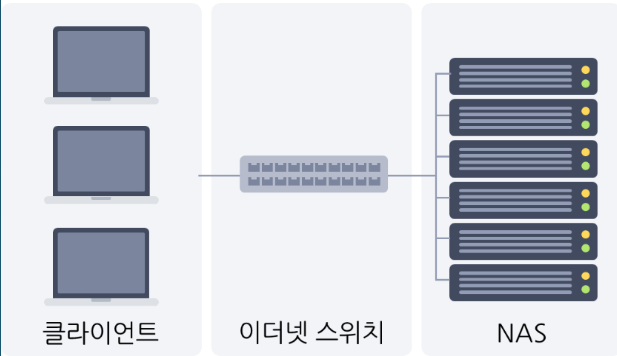

1. 네트워크를 통해 데이터에 엑세스하는 방식 (이더넷 케이블(=LAN 케이블) 사용)
2. 일반적으로 파일 서버와 연결되어 파일 시스템을 공유하고 백업한다 (파일 수준의 스토리지 장치)
3. SAN과의 공통점 : 네트워크를 통해 서버나 클리아언트가 스토리지에 결합한다
4. SAN과의 차이점 : SAN스위치를 사용하지 않고, 이더넷 케이블을 사용해 네트워크에 연결한다.



특징

1. 데이터 전송
   1. 파일 수준으로 백업 수행. (블록보다 상위 개념)
   2. 폴더에 하위 폴더와 파일이 저장되는 계층적 구조
   3. 일이나 폴더만 선택적으로 백업할 수 있다.
2. 목적
   1. 작은 규모의 백업에 효과적.
   2. 파일 공유, 웹 서버, 영상 및 멀티미디어 파일 저장 등의 작업에 사용
   3. 파일 단위의 액세스와 공유가 필요한 경우
3. 관리 및 확장성
   1. 네트워크에 직접 연결되어 파일 공유와 관리가 간편하다
   2. 단일 장치로 구성되어 쉽게 관리할 수 있다.



사용하는 스토리지 프로토콜

1. NFS (Network File System)
2. SMB/CIFS (Server Message Block / Common Internet File System)
3. FTP (File Transfer Protocol)
4. HTTP (Hypertext Transfer Protocol)
5. AFP (Apple Filing Protocol)



---

Unified Data Storage

유니파이드 스토리지

1. SAN과 NAS를 합한 스토리지
2. 멀티 프로토콜 스토리지라고도 부른다
3. 블록과 파일 프로토콜을 모두 지원한다
4. 하나의 유니파이드 스토리지 시스템은 파일 프로토콜(CIFS, NFS)와  블록 수준 프로토콜 (iSCSI, 파이버 채널)을 모두 지원한다
5. 장점 : SAN이나 NAS를 따로 구매하지 않고 멀티 프로토콜 환경을 한 번에 구축하므로 비용이 효율적이다
